以云计算为核心技术的云数据中心正成为一种具备高技术、高算力、高能效、高安全等特征的新型数据中心，可为用户提供全方位、多元化、便捷的软硬件服务。随着AI、5G和物联网等新兴技术的兴起，云数据中心业务逐渐多样化，其基础设施建设由以算力为中心向以数据为中心转变，同时对数据存储提出了更高要求。分布式存储作为云数据中心的应用虚拟化技术，可提供块存储、文件存储、对象存储等服务，但由于其系统在内部软件处理、网络传输等方面易造成性能的额外耗费，在IO访问时延上无法达到本地盘效果，用户使用体验较差，故在AI分析、大规模分布式数据库、高性能应用cache等场景下，本地盘仍然是存储主力。然而，本地盘仍存在如灵活度低、利用率不高等问题，为填补此部分空白，提出了“SR-IOV+SSD”的方案。
作为虚拟化直通技术的SR-IOV早已在网络、GPU异构算力等场景得到广泛采用，随着SSD容量、盘片性能呈指数级提升，使得SR-IOV在SSD的应用也成为可能。通过SR-IOV虚拟化技术，可将单个SSD虚拟化成多个SSD硬盘，并直通到虚拟机内部使用，通过搭配高精度的QoS能力，虚拟机可以获得近似本地SSD硬盘性能，节约了Hypervisor虚拟化层对存储设备虚拟计算所带来的算力损耗。结合云平台，SR-IOV方案可实现高性能存储资源的动态调配等，极大满足云化环境下AI、分布式数据库、高性能企业应用等场景对存储灵活性的诉求。
SR-IOV是由国际组织PCI-SIG组织定义的PCIe规范的扩展规范，旨在消除VMM对虚拟化I/O操作的干预，提高数据传输性能，为VM（虚拟机）提供独立的内存空间、终端、DMA数据流，具备SR-IOV功能的I/O设备基于PCIe规范，可管理、创建多个VF（virtual function）。PCIe PF（physical function）是PCIe总线上的主要实体，一个PCIe设备具有一个或多个PF，PF设置VF数量，全局启动或停止VF，VF可以不通过VMM的干预完成数据的访问和转移。
SR-IOV功能下，原本是VMM承担的中断交由虚拟机直接处理，提升了设备I/O性能，同时虚拟机可以直接与PCIe设备进行交互，大大减轻了物理主机CPU的负担，使其可承担更多的虚拟机设备。另外，通过SR-IOV功能，可以减少PCIe设备的需求量，节省PCIe插槽，使得硬件资源可以更加充分使用。
基于以上优势，多家SSD厂商开始布局SR-IOV，目前忆联已领先在UH8系及UH7系产品上成功实现SR-IOV功能应用。
Ø 服务器：自研服务器TP6520
Ø CPU：2* Intel(R) Xeon(R) Gold 6336Y CPU @ 2.40GHz 24cores/48threads
Ø 内存：16*32GB 3200MT/S DDR4
Ø 系统盘：1*960G 12Gbps
Ø SSD：1*UH8系 3.84T
Ø HBA卡：1*MegaRAID 9440-8i
Ø NIC：2* SC332
Ø 操作系统：CentOS Linux release 8.3.2011
Ø 内核：Linux 4.18.0-240.el8.x86_64
Ø 测试工具：2.6及以上版本
Ø QEMU-KVM：2.12
Ø NVMe开源驱动：1.11.1
Ø umtool工具：1.0.1.5

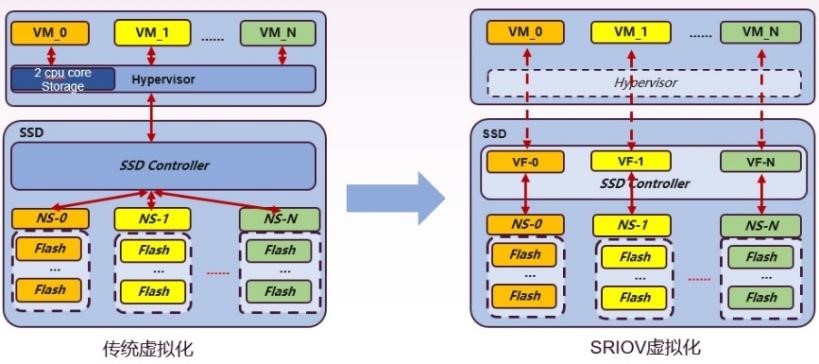

本次验证，在虚拟化分区方式的场景下，通过SR-IOV技术将一片PCIe 4.0 3.84TB SSD(绑定16个CPU核)配置为2个容量为1.92TB VF(绑定8个CPU)，4个960G VF（绑定4个核），8个480G VF（绑定2个核），如下示意图。
测试IO基本模型如下：
Ø 读写带宽（bs=128k,job=1,iodepth=128,read/write）
Ø 读IOPS（bs=4k,job=16,iodepth=128,randread）
Ø 写IOPS（bs=4k,job=8,iodepth=64,randwrite）
通过对盘进行划分为2/4/8个VF的场景下，在常规IO测试模型下进行SR-IOV方案验证。
本次在SR-IOV功能下的不同VF场景下总性能与整盘的性能对比图如下（以下数据为此次验证数据，仅供参考）。
注：总带宽/总IOPS=平均性能×VF数量

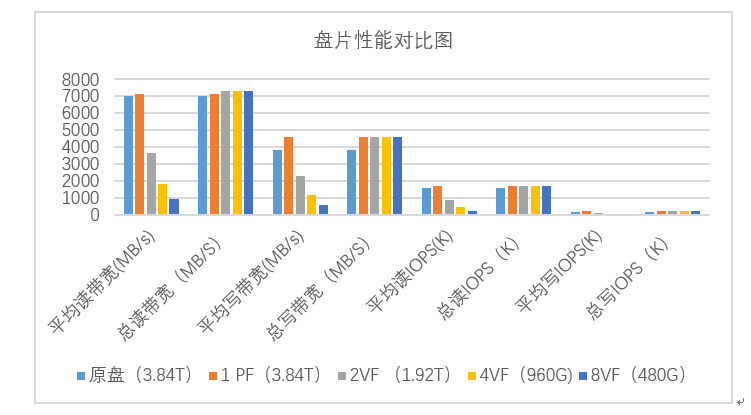

图1：使用SR-IOV前后盘片性能对比图
从图1可以看到，在此次SR-IOV方案验证下，PF性能、VF性能总和与原盘的性能相比波动较低，基本在5%以内，实现了对忆联UH系列SSD性能充分使用，有效提高了SSD利用率。
为验证VF性能稳定，在划分2/4/8个VF的场景下，分别进行了测试，结果如下图。
注：偏差值=（VF均值-VF性能）/VF均值*100%

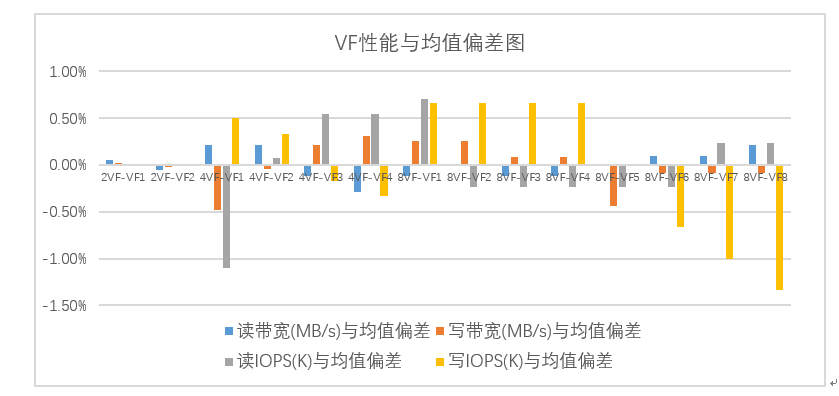

图2：SR-IOV功能下各VF与均值偏差图
数据显示，各VF测试值与VF均值基本偏差小于1%，VF间性能分配较为稳定，扩展性较高，可灵活根据用户需求进行VF数量设置及管理。
当将SSD拆分成多个虚拟盘后，为了避免出现在使用SR-IOV进行虚拟化时出现多个虚拟机同时运行，同时对盘上下业务，出现性能上相互干扰，忆联特针对SR-IOV特性做了针对性能隔离的设计——SR-IOV with QoS，可通过SSD芯片对各VF进行流控，做到性能均衡。

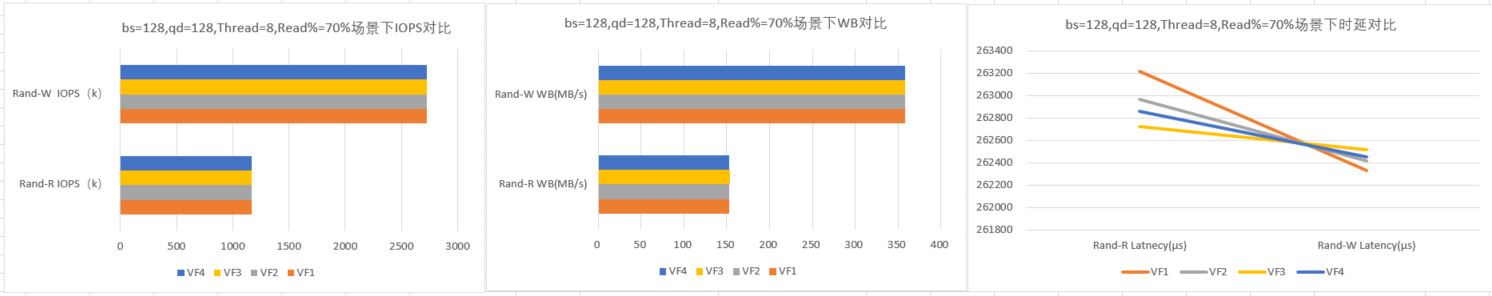

图3：具体业务场景下VF的性能表现
为验证QoS功能，设置bs=128,qd=128,Thread=8,Read%=70%场景，对VF的IOPS、带宽和时延进行了对比。通过图2可以看到，各VF在IOPS和带宽上性能相近，时延较低，基本可以做到在日常业务使用场景下相互之间无影响，确保使用SR-IOV以后，也依然可以保障虚拟SSD盘的高性能、低时延，满足高效存储数据的需求。
当前忆联SR-IOV使用NS对VF进行逻辑上的数据隔离，但因为所有VF都使用公共的Nand flash空间，各VF间不可避免会存在性能影响，虽然在QoS功能的调度下控制到了一定范围内，但在部分更为复杂业务场景下仍不可避免。为解决这个问题，忆联将继续深耕SR-IOV在SSD上的应用，进一步优化性能隔离算法，实现更好的隔离效果。
虚拟机数据安全至关重要，当前代次虚拟机数据可以通过trim的方式进行清除，但对于金融、政府等对数据安全要求高的客户仍存在不足，如当SSD离开数据中心机柜便存在数据被盗取的可能。忆联针对虚拟机数据安全的研究方向已初具成果，后续可以做到在虚拟机释放时，对应到SSD上的物理数据同时彻底销毁，为维护数据安全提供保障。
忆联当前代次的SR-IOV具备各VF性能统计能力，新一代SSD中支持虚拟机性能智能分析，根据性能状态进行性能配置反馈，支持对虚拟机状态进行智能诊断并远程修复等功能。
本次验证清晰显示了忆联UH8系及UH7系SSD 的SR-IOV方案可有效提高盘片利用率，减少存储空间的浪费，实现节能减排、环境友好，助力绿色数据中心的发展。同时，忆联SR-IOV方案中PF、各VF间性能稳定、隔离效果显著，可随着场景变化进行VF策略制定，应用灵活，满足用户在云化环境下AI、分布式数据库、高性能企业应用等，提高资源利用率，降低TCO。对于建设绿色云数据中心，忆联SR-IOV方案是一个可真正做到降本增效、绿色低碳可持续的存储方案。
